FAGOR FE9H015A2 – Oprava řídící jednotky Lednice FC-67

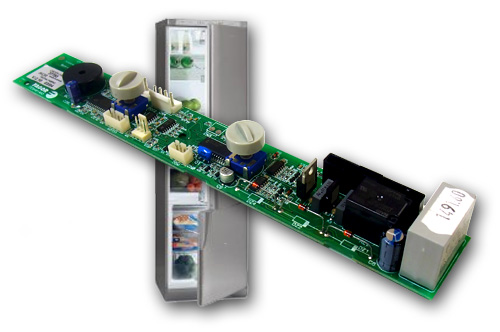

Řídící jednotka lednice Fagor FC 67, Fagor INNOVA CLASS A (FE9H015A2 a FE9H015A5) byla zaslána do opravy s následujícím popisem závady. Po zapnutí přístroje do zásuvky začne lednička celkem normálně chladit (cca 1-2 minuty), ale po zapnutí ventilátoru se chlazení odstaví a už samo nenaběhne. Naběhne pouze opětovným zapnutím do zásuvky. Jednalo se o 4 roky starou lednici.

FAGOR FE9H015A2

Pan majitel pochází z nedalekého Hradce Králové a tak deska byla po předchozí domluvě vyzvednuta v místě jeho pobytu. Po vstupní analýze závady desky byla lokalizována závada v obvodu napájecího zdroje.

V těchto jednotkách jsou napájecí zdroje řešeny snížením síťového napětí 230V paralelní kombinací kondenzátoru a rezistoru. To zajistí vhodnou úroveň napětí pro usměrnění na diodovém můstku. Následně se napětí stabilizuje na přesně definovanou úroveň pro logické obvody a obvody periférií.

Toto řešení je sice velice levné pro výrobce desky, je však velice náchylné na dobrou kondici elektronických součástek. Po nějaké době dochází ke zhoršení stavu součástek a ty pak odcházejí. Dochází navíc také k poškození dalších obvodů, které jsou těmito zdroji napájeny.

Po výměně vadných součástek a výstupní diagnostice byla řídící jednotka FAGOR FE9H015A2 doručena majiteli zpět. Elektronika v lednici může i nadále plnit svoji funkci a pan majitel ušetřil mnoho peněz na nákup nové lednice.

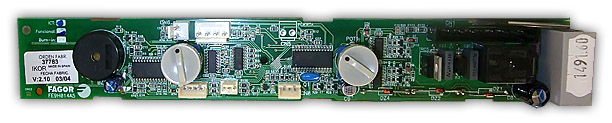

FE9H015A5

FAGOR FE9H015A2 – podobné řídící jednotky

Tuto řídící jednotku lze také nalézt v dalších modelech lednic Fagor a Edessa. Jedná se o modely FC67NFX, FC-47, FC-48, FC-49, MFL7NF, CNF342, 2FC67NFX, CE340NF, CP420NF, CNF340 a CF340NF. Vlastní deska řídící elektroniky má i několik kódových označení FE9H014B1, FE9H014A5 a FE9H015A2.
