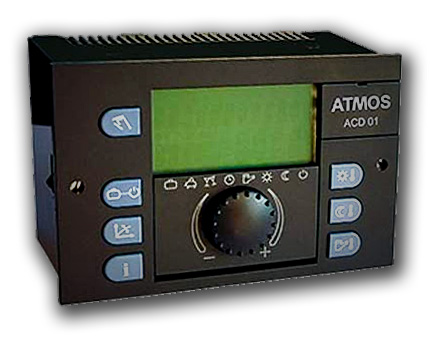

Ekvitermní regulace ATMOS ACD 01 (a novější ACD 03) je řídicí jednotkou mnoha otopných soustav s kotli na tuhá paliva a pelety. Nejčastěji k nám dorazí kvůli dvěma typickým projevům: jednotka pravidelně cvaká relé, nebo displej jen bliká a přístroj vůbec nenaběhne. V KS Electronic se na diagnostiku a servis těchto jednotek dlouhodobě specializujeme.
Immergas Theta 3.015244 – hardwarově stejná deska jako ATMOS ACD 01
Regulace Immergas Theta 3.015244 se používá u kaskádových kotlů Immergas a má jiný štítek i jiné označení než ATMOS ACD 01 – hardwarově je to ale stejná deska. Proto se u ní objevují úplně stejné příznaky (jednotka bliká, cvaká, nenaběhne) a opravujeme ji stejným postupem jako regulátory ATMOS. Náhradní moduly Theta nedodáváme, řešíme opravu na úrovni součástek.
Regulace ACD 01 se dnes už nevyrábí – proto dává oprava smysl
Výrobce ATMOS od října 2021 ukončil samostatný prodej regulátoru ACD 01 a nahrazuje ho novějším modelem ACD 03. Pro majitele starších kotlů to znamená, že při poruše řídicí desky často nejde jen tak koupit náhradní kus – regulátor buď musíte kompletně vyměnit za novější systém, nebo desku nechat opravit na úrovni součástek. V našem elektroservisu hledáme konkrétní vadné součástky (nejčastěji elektrolytický kondenzátor ve zdroji) a opravujeme klasickým opravárenským způsobem, ne plošnou výměnou desky.
Typické projevy poruchy ACD 01 a Theta 3.015244
Z praxe víme, že závady na těchto jednotkách se často projevují velmi podobně. Pokud u svého kotle pozorujete následující chování, je pravděpodobné, že řídicí jednotka vyžaduje odborný zásah:
- Cvakání a nesmyslné symboly: jednotka v pravidelných intervalech cvaká (relé), na displeji svítí všechny symboly najednou nebo se zobrazují jen černé obdélníky.
- Displej jen bliká a přístroj vůbec nenaběhne.
- Nefunkční pokojová jednotka: zatímco hlavní modul u kotle vykazuje chyby, pokojový termostat nezobrazuje vůbec nic.
- Ventilátor běží naplno, ale zbytek systému nereaguje.
- Regulace přestala fungovat po výpadku síťového napětí (bouřka).
- Tlačítka na regulátoru nereagují.
Kompatibilní regulátory a systémy
Podobnou závadou (cvakání, blikání displeje) trpí i řada dalších regulátorů postavených na stejné nebo příbuzné elektronice. Opravujeme i tyto typy:
- ATMOS: ACD 01, ACD 03, ACD 04, DC24 RS
- Honeywell: Smile SDC 12-31 N, SDW20N, SDW30N, SDC 12-31 ACD01, SDW20, SDW30, ARU30, AC07, AC07X, H0222, H0310, H0262, ERATO H0027, P0460, AC21
- IMMERGAS: Theta 3.015244 (stejná deska jako ATMOS ACD 01), VICTRIX PRO ErP (kaskádová a řídicí regulace THETA), Theta N23b, Theta Regelgerät 23 B
- ACV: 10800188 Control Unit ML, Control Unit E
- Hoval: TopTronic-T
- DAKON: FB2 Automat, FB2 25, FB2 30, Controller ST-702 zPID, ST-703 zPID, ST-702zPID V2, modul ST 703 ZPID DAKON DOR N
Pokud si nejste jistí přesným typem, stačí nám poslat fotku štítku nebo desky s plošnými spoji.
Jak oprava probíhá
-
Popis závady — napište nám přes kontaktní formulář nebo zavolejte na telefon 604 673 612. Probereme příznaky poruchy.
- Zaslání desky — demontovanou řídicí desku pečlivě zabalte a pošlete Balíkovnou, Zásilkovnou (funguje z celé ČR), Packetou ze Slovenska nebo podobnými doručovacími společnostmi.
- Diagnostika a oprava — hledáme konkrétní vadnou součástku (polovodiče, odpory, kondenzátory, relé, studené spoje …) a opravujeme klasickým opravárenským způsobem, nikoliv plošnou výměnou desky.
- Platba — Po úspěšné opravě a otestování zasíláme fakturu za opravu, většinou na Váš email. Po uhrazení faktury zasíláme desku zpět na Vaši adresu.
- Doba opravy a vrácení opravené desky — obvykle do 3–5 pracovních dnů.
U oprav, se kterými už máme zkušenosti, je možné se domluvit na konkrétním termínu, přivézt desku osobně a počkat si na opravu na místě. Pokud jde o opravy, se kterými nemáme zkušenosti, nemůžeme bohužel předem zaručit, že se desku opravit podaří.
