Opravujeme řídicí desky lednic a chladniček značky Fagor, Brandt a Edesa. Pokud vaše lednice přestala fungovat – nesvítí displej ani kontrolky a kompresor se nerozjede, nejčastěji po bouřce nebo výpadku proudu – je velká šance, že za tím stojí právě vadná řídicí deska. Tento typ poruchy opravujeme běžně: jen od roku 2014 jsme přijali přes 120 zakázek na desky lednic Fagor a Brandt, nejčastěji na kódy FE9L000B6-G, FE9H015A2 a FE9H019A4.
Fagor v letech 2005–2007 převzal francouzský Brandt a obě značky od té doby často používají stejnou rodinu elektroniky s označením FE9 (FE9L…, FE9H…). Stejnou desku tak najdete v lednici Fagor i Brandt, jen pod jiným modelovým označením lednice.
U desek FE9H015A2 se navíc objevuje jeden typický projev: lednice po zapojení do zásuvky minutu až dvě normálně chladí, ale jakmile se rozběhne ventilátor, chlazení se vypne a samo už nenaběhne.
Náhradní díl, nebo oprava desky?
Když opravář určí vadnou řídicí desku, nabízí se koupit novou jako náhradní díl. U lednic Fagor a Brandt to ale bývá složitější než u jiných značek. Skupina Fagor Electrodomésticos zkrachovala v listopadu 2013. Francouzskou část FagorBrandt v roce 2014 převzala alžírská skupina Cevital a značku Fagor pro domácí spotřebiče koupila španělská skupina CNA (Cata). V českých e-shopech s náhradními díly pro lednice Fagor dnes najdete hlavně madla, police, těsnění dveří a termostaty – řídicí desky řady FE9 jen výjimečně.
Pokud desku přesto sháníte, hledejte ji podle kódu na štítku desky, ne podle modelu lednice. Příklad z naší evidence: lednici Fagor 1FC-48XED jsme opravovali pětkrát s deskou FE9H019A4 a jednou s deskou FE9H015A2 – přitom jde o velmi podobně znějící modely. Deska koupená jen podle typu lednice tedy nemusí pasovat.
Použitá deska z bazaru je stejně stará jako ta vaše a má stejnou slabinu – napájecí zdroj, jehož součástky časem ztrácejí kondici (podrobněji u desky FE9L000B6-G níže). Pro představu o cenách: novou desku FE9H031B8 šlo v roce 2015 koupit asi za 3 500 Kč.
Deska FE9L000B6-G / FE9L00B6-F (Fagor TF18X, FIM-4825, FIM-6825, FFJ 6825; Brandt CA3262E)
Závada: Po výpadku elektrického proudu vlivem bouřkového počasí lednička nenaběhla – nesvítí displej a kompresor chladničky se nespustí. Typicky jde o lednici starou 4 až 6 let.
Kódy na štítku desky: Jde o jednu desku s několika revizemi (F, G, H) a různým počtem nul v zápisu, které se snadno pletou – zaznamenali jsme ji jako FE9L000B6-F, FE9L000B6-G, FE9L000B6-H, FE9L00B6-F, FE9L00B6-G, FE9L00B6-H, FE9L00086-F, FE9L00086-G i FE9L00086-H. U lednic Brandt nese stejná deska označení FE9L003F3 nebo FE9L003E7.
Opravené modely: Fagor TF18X, FIM-4825, FIM-6825, FFJ 6825, FFJ 6925 X, FFA 6915 X, FFK 6945; Brandt CA3262E. Je to nejčastější deska Fagor, kterou opravujeme.
Poštou nám obvykle přijde samotná řídící deska s plošnými spoji. Po vstupní analýze závady desky bývá lokalizována závada v obvodu napájecího zdroje. V těchto jednotkách jsou napájecí zdroje řešeny snížením síťového napětí 230V paralelní kombinací kondenzátoru a rezistoru. To zajistí vhodnou úroveň napětí pro usměrnění na diodovém můstku. Následně se napětí stabilizuje na přesně definovanou úroveň pro logické obvody a obvody periférií. Toto řešení je sice velice levné pro výrobce desky, je však velice náchylné na dobrou kondici elektronických součástek. Po nějaké době dochází ke zhoršení stavu součástek a ty pak odcházejí. Dochází navíc také k poškození dalších obvodů, které jsou těmito zdroji napájeny.
Poštou byla zaslána do našeho elektroservisu samotná řídící deska s plošnými spoji. Po vstupní analýze závady desky byla lokalizována závada v obvodu napájecího zdroje. V těchto jednotkách jsou napájecí zdroje řešeny snížením síťového napětí 230V paralelní kombinací kondenzátoru a rezistoru. To zajistí vhodnou úroveň napětí pro usměrnění na diodovém můstku. Následně se napětí stabilizuje na přesně definovanou úroveň pro logické obvody a obvody periférií. Toto řešení je sice velice levné pro výrobce desky, je však velice náchylné na dobrou kondici elektronických součástek. Po nějaké době dochází ke zhoršení stavu součástek a ty pak odcházejí. Dochází navíc také k poškození dalších obvodů, které jsou těmito zdroji napájeny. Po výměně vadných součástek a výstupní diagnostice byla řídící jednotka FAGOR FE9L003F3 doručena zpět. Elektronika v lednici může i nadále plnit svoji funkci a pan majitel ušetřil mnoho peněz na nákup nové lednice.
Deska FE9H015A2 (Fagor FC-47ED, FC-48ED, FC-48XED, FC-49ED)
Závada: Po zapnutí přístroje do zásuvky začne lednička celkem normálně chladit (cca 1-2 minuty), ale po zapnutí ventilátoru se chlazení odstaví a už samo nenaběhne. Naběhne pouze opětovným zapnutím do zásuvky. Po vstupní analýze závady desky byla lokalizována závada v obvodu napájecího zdroje – stejně jako u desek FE9L popsaných výše.
Kódy na štítku desky: FE9H015A2, FE9H015A5. Příbuzná označení: FE9H014A5, FE9H014B1, FE9H020A9, FE9H021A7, FE9H022A5. Další značení na deskách: IKOR 51142 V7.2, M2FD 1.4, 140071500.
Opravené modely: Fagor FC-47ED, FC-48ED, FC-48XED, FC-49ED, FC-49XED, 1FC-48XED; Fagor FC-67 (deska FE9H014A5), Fagor FC-39 EM (deska FE9H020A9).
Podle dostupných podkladů se deska používá i v modelech: Fagor FC-47 ED, FC-47 XED (904015989), FC-47 CXED, FC-47 PED (904015952), FC-47 PIED (904015970), FC-47 PNED (904015961), FC-48 ED (904016069), FC-48 XED (904016103), FC-48 CXED (904016112), FC-48 PED (904016078), FC-48 PIED (904016096), FC-48 PNED (904016087), FC-48 PIED DUO 241, FC-49 ED, FC-49 PIED, FC-49 INED, FX48XED, 1FC-47 PNED, 2FC-47 PED, 2FC-47 PIED, 2FC-47 XED, 2FC-48 ED NFX, 2FC-49 ED, 1FFC-47 M, 1FFC-48, 1FFC-49 EL, 1F7018 NFDS 9, FC67NFX, 2FC67NFX, MFL7NF, CNF342, CNF340, CE340NF, CP420NF, CF340NF, Fagor INNOVA COMBI, INNOVA 1F-3611, INNOVA Class A (Clase A), INNOVA CONCEPT, FD 20 A INNOVA, INNOVATION 3F-111, FS-10 INNOVA.

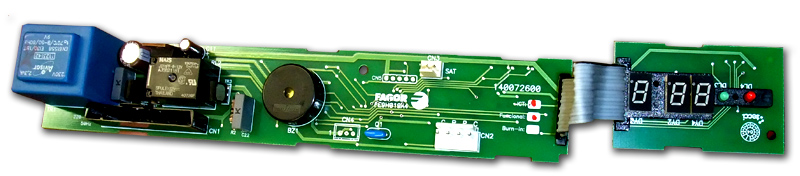

Deska FE9H019A4 (Fagor 1FC-47XED, 1FC-48XED, 2FC-49ED)
Druhá nejčastější deska lednic Fagor v naší evidenci – od roku 2015 jsme na ni přijali 20 zakázek.
Opravené modely: Fagor 1FC-47 ED, 1FC-47 XED, 1FC-47 CXED, 1FC-48 XED, 1FC-48 CXED, 2FC-49 ED.
Pozor na záměnu s FE9H015A2: modely FC-47, FC-48 a FC-49 bez číslice na začátku mají v naší evidenci většinou desku FE9H015A2, modely s předponou 1FC a 2FC většinou desku FE9H019A4. Výjimky existují, rozhoduje vždy štítek na desce.

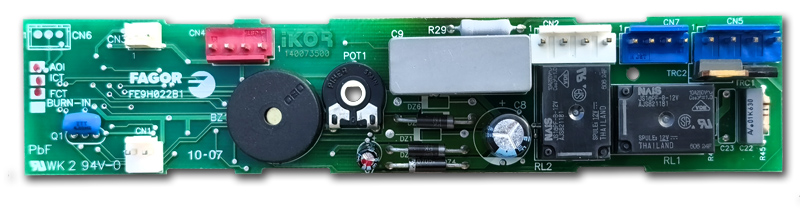

Deska FE9H022B1 (Fagor 3FC-671 NFX)
[FOTO: deska FE9H022B1 – vložit, pokud máte fotku; jinak tento odstavec smazat]
Závada: Po výpadku proudu se kombinovaná lednička s mrazákem nerozběhla a na displeji stále blikalo ON-OFF, Super mrazení a alarm, oba současně a rychle.
Opravené modely: Fagor 3FC-671 NFX. Tuhle desku opravujeme opakovaně už řadu let – naposledy v září 2026, poprvé v naší evidenci v roce 2017.
Deska FE9H031B8 (Fagor 3FC-68 NFXD, 3FC-67 NFXD)
Závada: Kombinovaná chladnička s mrazničkou po čase přestala fungovat – zhasla a vůbec nešla zapnout. Opravář diagnostikoval vadnou řídící jednotku, která mohla být vyměněna za novou jako náhradní díl nebo opravena. Pan majitel se po dohodě s panem opravářem obrátil na náš elektroservis s požadavkem o opravu. Na desce byla nalezena závada v oblasti napájení mikroprocesoru.
Opravené modely: Fagor 3FC-68 NFXD, 3FC-67 NFXD, 3FC-68 NFD.
Podle dostupných podkladů se deska používá i v modelech: Fagor 3FC-67 NFD (904018441), 3FC-67 NFXD (904018496), 3FC-67 PNF, 3FC-68 NFD (904018548), 3FC-68 NFXD (904018557). Příbuzná označení desek: FE9H030B0, FE9H028A2, 68FA0705.
Další desky lednic Fagor a Brandt, které jsme opravovali
- FE9F001A3 – Fagor 1FFC-49 EL CX
- FE9K000A – Fagor FFA 8865 N
- FE9L007T5-B – Fagor FFJ 8865 X
- FE9K000A4 – Fagor FFA 8865 X
Řešili jsme i desky z lednic, u kterých kód desky v evidenci nemáme: Fagor FIM 6725, FFJ 6725, FIC 67 E, FC-48 NF, 3FC-48 LAMX, FCT 185 (Economica Astra E0), Innova Class A; Brandt DUA363WR, SL 3320/1, C2710.
Seznam modelů a kódů desek řady FE9
Tento seznam jsme postupně sestavili z dostupných podkladů. Během výroby se u jednoho modelu mohla osazovat různá deska, rozhodující je vždy kód na štítku desky.
Fagor: TF-18, TF 18 X (904019832), TF 20 (904019770), TF 20 X, TF 1825 (904010022), TF 2025, TF 2025 X, FT 762, FT 862 X, FFA 6715 (904019529), FFA 6715 X, FFA 6725 X, FFA 6815 (904019547), FFA 6815 X (904019556), FFA 6825 N, FFA 6825 X (904019592), FFA 6915 (904019645), FFA 6915 X, FFA 8865 N, FFJ 2667, FFJ 6725 (904010500, 904010050), FFJ 6725 X, FFJ 6825, FFJ 6825 N, FFJ 6825 X (904010042), FFJ 6925, FFJ 6925 X, FFK 1677 A, FFK 1677 AX, FFK 6735 B, FFK 6778 A, FFK 6835, FFK 6885 A, FFK 6945, FFK 6945 X, FIM 4825, FIM 6825, 1F-7017 NFDS (904019878), 1F-7018 NFDS (904010001), 1F-7018 NFXDS, F 7028 NFDS (904010086), F-207 NFDR, F-208 NFDR, 1F-208 NFDR, F-518 NFDG, F-7017 NFDD (904018673), 3F 7017 NFDD, F-7018 NFDD, F-7018 NFXDD (904018691), F4080 NFXDF, MF-7 NFDX (904018717), 2MF-7 NFXD, 2MF-8 NFD, IMF-8 NFXD (904010008), 1MF-8 NFXD, FC-6018 CE, 3FC-671 NFX, 1FSC15E, FSC19E, FSC19EL, 1FFC-33, 1FFC-34, 1FFC-47, 1FFC-49 EL CX, 1FFC-52 NF, 1FFC-54 NF, FL 30, FL 355, FL 372, FL 372 S, FCT 185, FCT 682, FCT 687 B, FCT 687 BX, FCT 887 A, FCT 887 AX, 1FC-48 XED, Economica Astra E0 (AS0012886).
Brandt: CA 3262 E, CA 3263 E, CEN 28701, CEN 28701 X, CEN 28731, UD 2020, UD 2021, UD 2022, UD 2023, UD 2024, UD 2320, UD 2321, UD 2322, UD 2323, UD 2720, UD 2721, UD 2722, UD 2723.
Edesa: ROMAN F 631, METAL F 631 (904276019), METAL F 674.
Kódy a další označení desek: FE9L000B6-F, FE9L000B6-G, FE9L000B6-H, FE9L00B6-F, FE9L00B6-G, FE9L00B6-H, FE9L00086-F, FE9L00086-G, FE9L00086-H, FE9L0086-F, FE9L0086-G, FE9L0086-H, FE9L002D3, FE9L002F5, FE9L003D1, FE9L003E7, FE9L003F3, FE9L007T5, FE9H012B5, FE9H022B1, FE9H028A2, FE9H029B6, FE9H030B0, FE9F001A3, FE9K000A, FE9K000A4, FE9K000AK, F1AA009A0, DF0000144, RC22717000900, 140071100-1, 140072600, BFL0332BW (AS0007977, BRA06407F), BRA06408F (XZ5B00142).
Nevíte, jaký kód má vaše deska, nebo tu svou v seznamu nevidíte? Napište nám přes kontaktní formulář a pošlete nám fotku štítku desky.
Máte lednici jiné značky? Podívejte se na přehled všech oprav v článku Opravy elektroniky lednic a mrazáků.
Jak oprava probíhá
-
Popis závady — napište nám přes kontaktní formulář nebo zavolejte na telefon 604 673 612. Probereme příznaky poruchy.
- Zaslání desky — demontovanou řídicí desku pečlivě zabalte a pošlete Balíkovnou, Zásilkovnou (funguje z celé ČR), Packetou ze Slovenska nebo podobnými doručovacími společnostmi.
- Diagnostika a oprava — hledáme konkrétní vadnou součástku (polovodiče, odpory, kondenzátory, relé, studené spoje …) a opravujeme klasickým opravárenským způsobem, nikoliv plošnou výměnou desky.
- Platba — Po úspěšné opravě a otestování zasíláme fakturu za opravu, většinou na Váš email. Po uhrazení faktury zasíláme desku zpět na Vaši adresu.
- Doba opravy a vrácení opravené desky — obvykle do 3–5 pracovních dnů.
U oprav, se kterými už máme zkušenosti, je možné se domluvit na konkrétním termínu, přivézt desku osobně a počkat si na opravu na místě. Pokud jde o opravy, se kterými nemáme zkušenosti, nemůžeme bohužel předem zaručit, že se desku opravit podaří.
